GE Druck德魯克DPI620壓力校驗儀

概述Druck DPI620 Genii 是一臺由電池供電的儀表，用于電氣測量與輸出操作以及HART® 通信。Druck DPI620 Genii還為所有選件提供電源和用戶界面功能。

聯系我們全國熱線
021-31265669

產品簡介

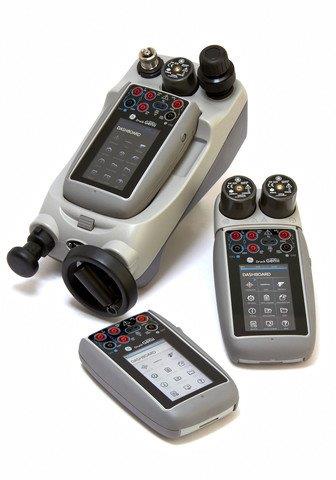

德魯克Druck DPI620 Genii是一臺由電池供電的儀表，用于電氣測量與輸出操作以及HART通信。德魯克Druck DPI 620 Genii還為所有選件提供電源和用戶界面功能。使用觸摸屏最多可以顯示六個不同參數。

德魯克包裝盒中的設備
以下物品隨Druck DPI 620 Genii 一起提供：
• 直流電源
• 鋰聚合物電池
• 六條測試導線
• 交流探頭
• 快速入門指南
• 觸針

德魯克選件
以下物品是可與Druck DPI 620 Genii 一起使用的選件：
• 壓力模塊支架MC 620，這用于直接連接到Druck DPI 620 Genii 以組成完全集成的壓力測量儀表。
• 壓力模塊PM 620，這用于連接到壓力模塊支架(MC 620) 或壓力站(PV 62X) 以增強壓力測量功能。
• 壓力站 PV 62X，如果將Druck DPI 620 Genii 安裝在壓力站上，它將變為完全集成的壓力校驗儀。

一般安全注意事項
閱讀DPI620 Genii說明書并遵守所有操作人員的本地健康和安全法規及安全工作過程或實踐。執行一個過程或任務時：
• 僅使用經核準的工具、耗材和備件以操作和維護設備。
• 閱讀并遵守所有適用的警告標志。
• 確保：所有工作區都保持干凈，沒有不需要的工具、設備和材料。所有不需要的耗材都按照當地的健康和安全及環境法規進行廢棄。
基本模式

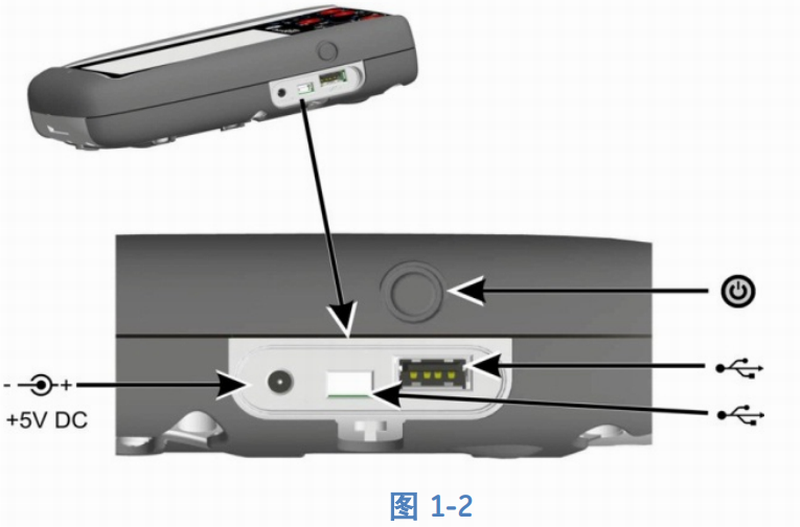

1.11.1 打開電源在關閉狀態下，短時按住電源按鈕直到顯示屏閃爍（參見：圖 1-2）。 1.11.2 關閉電源按住電源按鈕直到屏幕為空。
1.11.3 休眠模式按下并釋放電源按鈕可進入休眠模式。
1.11.4 從休眠模式啟動從休眠模式啟動后，儀表將始終打開進入休眠模式之前顯示的最后一個屏幕。

德魯克組裝說明

德魯克維護
DPI620 Genii 儀表不包含任何用戶可維修部件，應退回至 GE 維修中心進行修理。
清潔
注意
不要使用溶劑或研磨性物質。
請使用無棉絨的布和較溫和的清潔劑清潔外殼和顯示屏。

選件組裝說明

IDOS 功能過程
Druck 在顯示屏上設置要使用的校驗儀功能。這包括：
• IDOS 功能（用于測量壓力）
• 必要時，請更改功能單位
• 必要時，可為功能設置應用程序： i 最大/最小/平均 ii 開關測試 iii 泄漏測試。該過程與用于Druck IDOS 模塊或MC 620/PM 620 裝置的過程相同。
• 必要時，請更改IDOS 功能的設置：
• 過程（遷移、報警、過濾、流量、標定） i 泄漏測試（僅限設置應用程序時）。該過程與用于Druck IDOS 模塊或 MC 620/PM 620 裝置的過程相同。 ii 零位。該過程與用于IDOS 模塊或PM 620 模塊的過程相同。使用前將表壓傳感器調零。
• 繼續執行壓力操作。

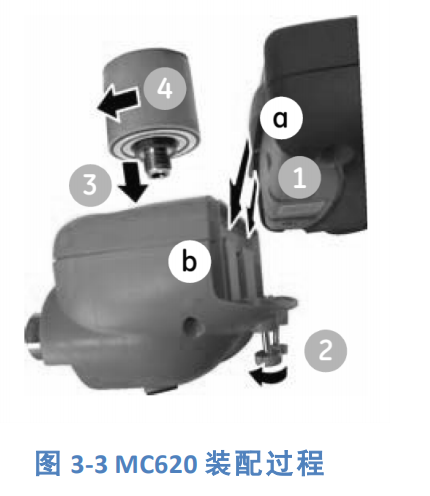

DPI620部件與組裝

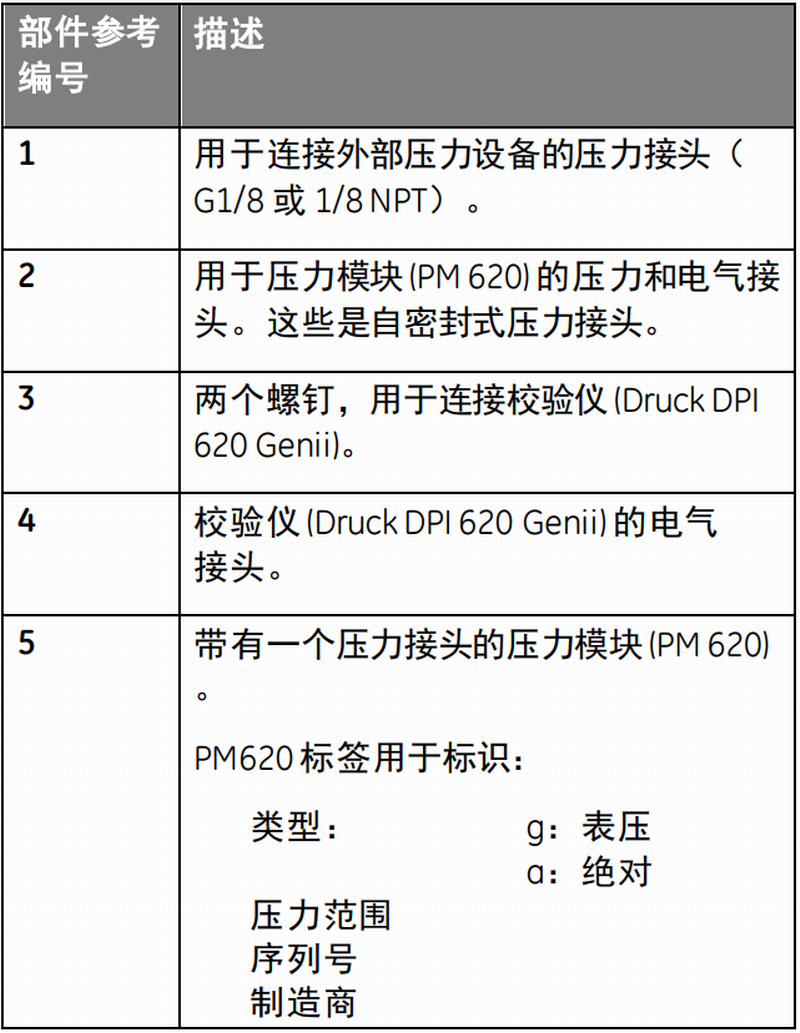

本節所示為模塊支架(MC620G) 和壓力模塊(PM620) 的部件。
